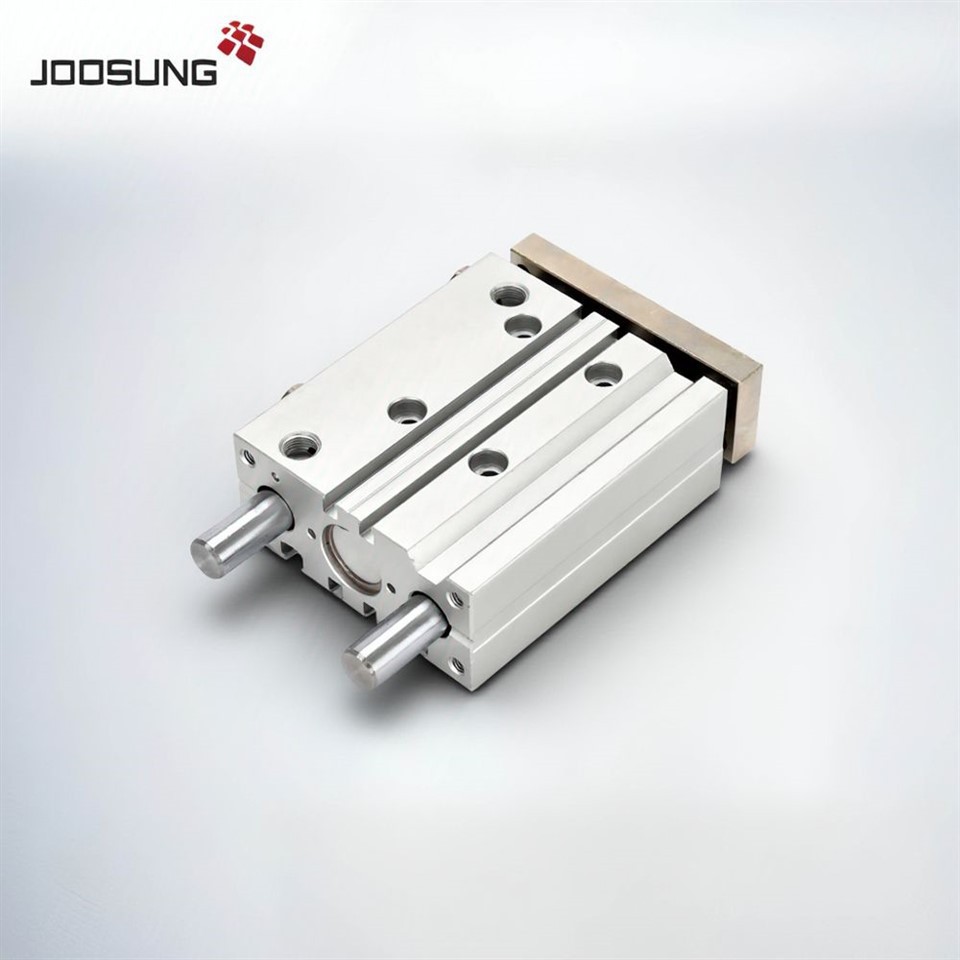

TheTCM Series Guided Pneumatic SilindahuzingatiaViwango vya JISna vipengelevijiti vitatu vya mwongozoiliyofanywa kwa chuma maalum cha kuzaa. Inatoa chaguo mbili za kuzaa{1}}mpira wa chuma fani za mstarikwa usahihi wa hali ya juu na{0}}mwendo wa wima wa chini wa msuguano, nafani za kuteleza za shabakwa kuimarishwa kwa upinzani wa mzigo wa radial na nguvu ya athari ya mlalo iliyoongezeka maradufu. Pipa iliyojumuishwa huhifadhi vitengo vya kuendesha na kuongoza bila kuhitaji vifaa vya ziada, kuboresha utumiaji wa nafasi.
Usahihi- uwekaji wa kusakinisha unahakikishwa na mialo ya uelekeo kwenye sehemu ya chini, nyuma, na sahani ya kurekebisha, huku muundo wa mwili ukijumuishanafasi nne za kuweka kwa swichi za sumakuna nyuso nyingi za kuweka.
|
Jinsi ya kuagiza TCMMfululizo wa Silinda ya Nyumatiki |
||||
|
TC |
M |
50 |
30 |
S |
|
Mfano |
Aina ya kuzaa |
Ukubwa wa bore |
Kiharusi cha Silinda |
Sumaku |
|
TC:Tri-silinda ya fimbo (Aina ya kuigiza mara mbili) |
M:Kuzaa shaba |
12 16 20 25 32 40 50 63 |
S:Na sumaku |
|
Je, unahitaji silinda iliyounganishwa inayoongozwa inayotoa uthabiti wa kipekee wa msokoto na mkao sahihi?
TheTCM Series Tri{0}}Rod Guided Silindahuchanganya nafasi-ubunifu wa kuhifadhi na ujazo thabiti wa upakiaji-mkamilifu kwa mifumo ya otomatiki inayohitaji usahihi na uthabiti.
Wasiliana nasi leoili kuomba hifadhidata kamili, miundo ya 3D, na nukuu iliyoundwa maalum kwa mahitaji yako ya programu!
|
Vipimo |
|||||||||||||
|
Ukubwa wa bore (mm) |
6 |
10 |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
|
Aina ya kaimu |
Kuigiza mara mbili |
||||||||||||
|
Majimaji |
Hewa (itachujwa kwa kichungi cha 40μm) |
||||||||||||
|
Shinikizo la uendeshaji |
0.2~0.7MPa(29~100psi) |
0.15~1.0MPa(22~145psi) |
|||||||||||
|
Shinikizo la uthibitisho |
MPa 1.2(175psi) |
MPa 1.5(215psi) |
|||||||||||
|
Kiwango cha joto |
-20~70 |
||||||||||||
|
Kiwango cha kasi mm/s |
50~500 |
30~500 |
50~400 |
||||||||||
|
Uvumilivu wa kiharusi |
≤100+10 >100+15 |
||||||||||||
|
Aina ya mto |
Bumper |
||||||||||||
|
Uvumilivu usio-wa kupokezana |
TCM |
- |
± digrii 0.08 |
±0.07 digrii |
± digrii 0.06 |
± 0.05 digrii |
±0.04 digrii |
||||||
|
TCM |
± digrii 0.1 |
± digrii 0.10 |
± digrii 0.09 |
± digrii 0.08 |
± digrii 0.06 |
± 0.05 digrii |
|||||||
|
Ukubwa wa bandari |
M3×0.5 |
M5×0.8 |
1/8" |
1/4" |
3/8" |
||||||||
|
MfululizoMfano |
Miundo Inayopatikana |
|
|
Sehemu ya TCM12 |
TCM12-5, TCM12-10, TCM12-15, TCM12-20, TCM12-25, TCM12-30, TCM12-35, TCM12-40, TCM12-45, TCM12-50, TCM12-55, TCM12-60 |
|
|
Sehemu ya TCM16 |
TCM16-5, TCM16-10, TCM16-15, TCM16-20, TCM16-25, TCM16-30, TCM16-35, TCM16-40, TCM16-45, TCM16-50, TCM16-55, TCM16-60 |
|
|
Sehemu ya TCM20 |
TCM20-5, TCM20-10, TCM20-15, TCM20-20, TCM20-25, TCM20-30, TCM20-35, TCM20-40, TCM20-45, TCM20-50, TCM20-55, TCM20-60 |
|
|
Sehemu ya TCM25 |
TCM25-5, TCM25-10, TCM25-15, TCM25-20, TCM25-25, TCM25-30, TCM25-35, TCM25-40, TCM25-45, TCM25-50, TCM25-55, TCM25-60 |
|
|
Sehemu ya TCM32 |
TCM32-5, TCM32-10, TCM32-15, TCM32-20, TCM32-25, TCM32-30, TCM32-35, TCM32-40, TCM32-45, TCM32-50, TCM32-55, TCM32-2CM-60-60, TCM, TCM TCM32-75, TCM32-80 |
|
|
Sehemu ya TCM40 |
TCM40-5, TCM40-10, TCM40-15, TCM40-20, TCM40-25, TCM40-30, TCM40-35, TCM40-40, TCM40-45, TCM40-50, TCM40-55, TCM40-0-40-60-60, TCM, TCM TCM40-75, TCM40-80 |
|
|
Sehemu ya TCM50 |
TCM50-5, TCM50-10, TCM50-15, TCM50-20, TCM50-25, TCM50-30, TCM50-35, TCM50-40, TCM50-45, TCM50-50, TCM50-55, TCM50-00-60-60-60, TCM TCM50-75, TCM50-80 |
|
|
Sehemu ya TCM63 |
TCM63-5, TCM63-10, TCM63-15, TCM63-20, TCM63-25, TCM63-30, TCM63-35, TCM63-40, TCM63-45, TCM63-50, TCM63-55, TCM63-3-63-65 TCM, TCM60 TCM63-75, TCM63-80 |
|
|
Sehemu ya TCM80 |
TCM80-5, TCM80-10, TCM80-15, TCM80-20, TCM80-25, TCM80-30, TCM80-35, TCM80-40, TCM80-45, TCM80-50, TCM80-55, TCM80-8CM-606-TCM, TCM TCM80-75, TCM80-80 |
|
